Máy chiết rót và hàn kín ống tự động điều khiển bằng servo HY-A600

HONEMIX HY-A600 là máy làm đầy và bịt kín ống tự động được điều khiển bằng servo cho các loại kem, gel, thuốc mỡ, kem đánh răng và các sản phẩm dán khác. Nó tích hợp tải ống, kiểm tra, định vị dấu in, làm đầy, niêm phong, mã hóa và xả, với công suất định mức là 30–90 ống mỗi phút.

Lợi ích chính

30–90 ống/phút — Sản lượng sản xuất thương mại
Làm đầy bằng servo - Liều lượng được kiểm soát nhiều hơn
Niêm phong khớp với ống - Nhựa, nhiều lớp hoặc nhôm
Kiểm tra tự động - Ít lãng phí sản phẩm và ống
Các bộ phận tháo nhanh - Vệ sinh định kỳ dễ dàng hơn

sẵn có:

Số lượng:



hỏi thăm Thêm vào giỏ

Người mẫu:
HY-A600
Thương hiệu:
HONEMIX

Mô tả sản phẩm

Máy chiết rót và bịt kín ống tự động điều khiển bằng servo HY-A600 Tổng quan về

HY-A600 dành cho các nhà máy đang chuyển từ chế độ nạp ống phụ thuộc vào người vận hành sang quy trình tự động được kiểm soát chặt chẽ hơn. Nó đặc biệt phù hợp khi sản lượng yêu cầu nằm trong khoảng từ 30 đến 90 ống mỗi phút và dự án liên quan đến các sản phẩm dạng dán cần định vị chính xác, định lượng được kiểm soát và độ kín hoàn thiện nhất quán.

Mô hình này rất phù hợp khi:

Việc cấp ống, làm đầy, niêm phong, mã hóa và xả cần phải được kết hợp trong một máy.
Ống in yêu cầu định hướng chính xác trước khi niêm phong.
Tính nhất quán của sản phẩm và thất thoát nguyên liệu phải được kiểm soát qua nhiều ca.
Đường dẫn nạp cần phải được tháo dỡ thường xuyên để vệ sinh hoặc thay đổi sản phẩm.
Sản xuất bao gồm các ống nhựa, nhiều lớp/composite hoặc nhôm với yêu cầu niêm phong được xác định rõ ràng.

Đối với các lô nhỏ hoặc thay đổi thường xuyên với sản lượng hàng ngày hạn chế, hệ thống bán tự động có thể cung cấp khoản đầu tư ban đầu thấp hơn. Nếu mục tiêu sản xuất bền vững luôn ở mức trên 30 chiếc mỗi phút thì HY-A600 là một lựa chọn phù hợp.

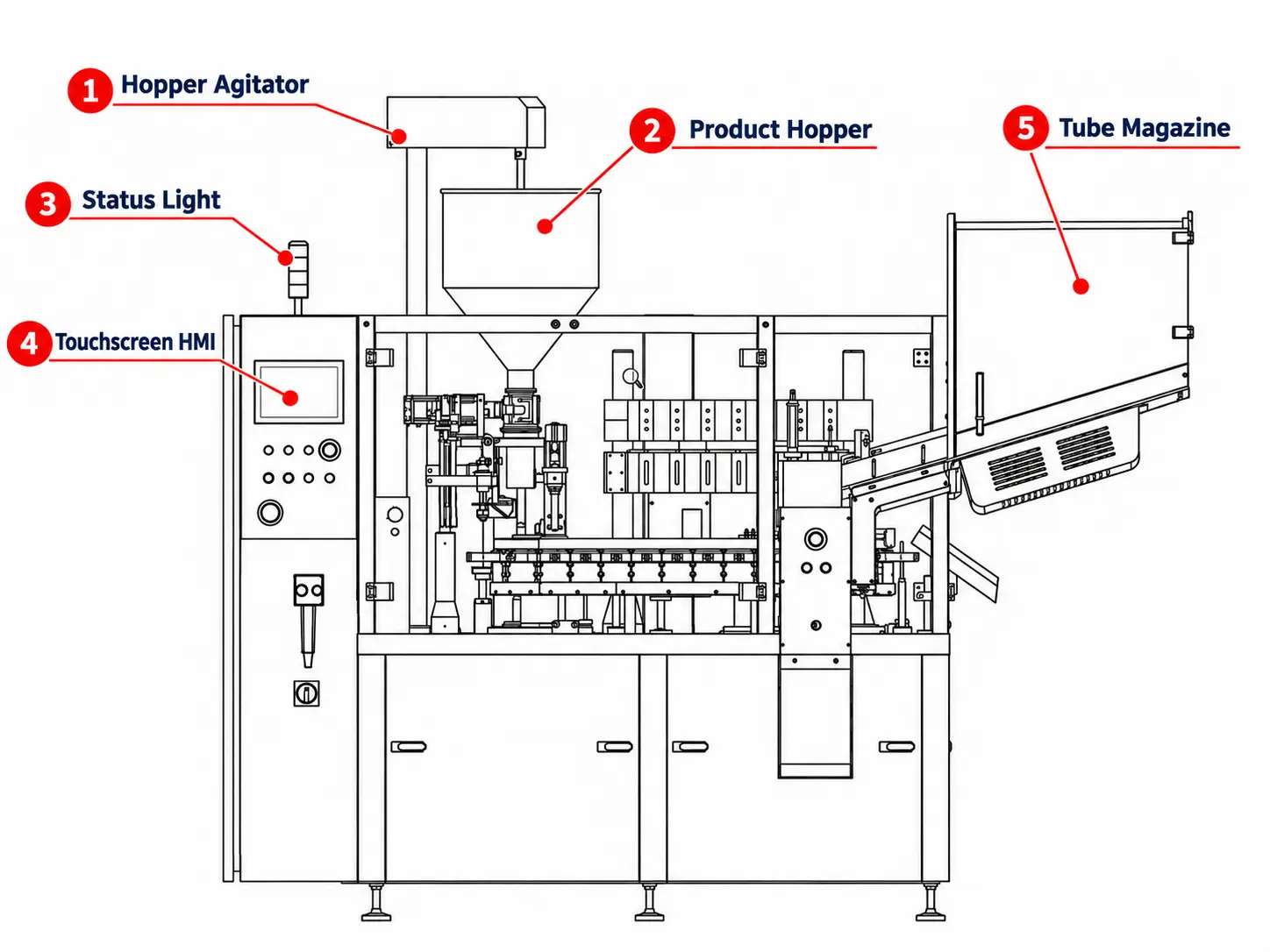

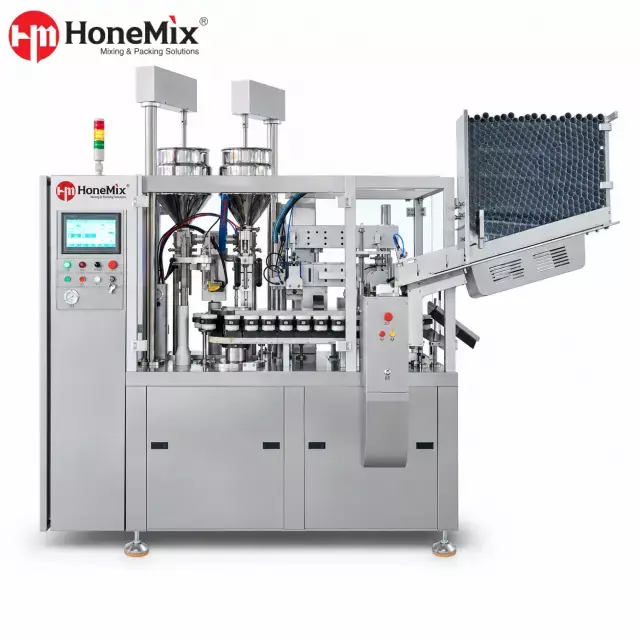

Tổng quan về máy HY-A600 với phễu sản phẩm, HMI màn hình cảm ứng và tạp chí ống

Tổng quan về máy chiết rót và hàn kín ống tự động HY-A600

vận hành Quy trình

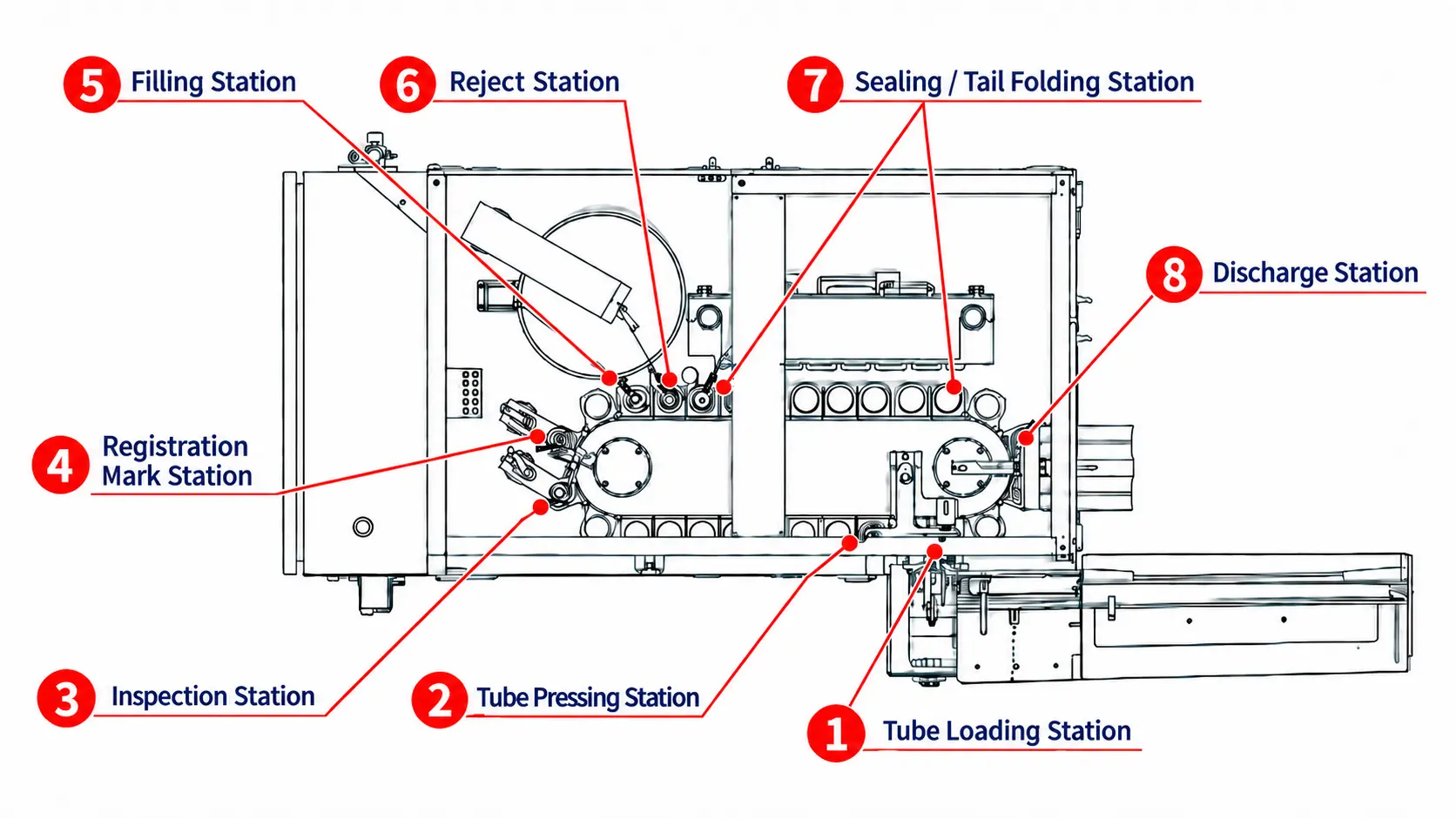

Bố trí trạm HY-A600 để nạp và hàn ống tự động

Bố cục quy trình tám trạm HY-A600

Giai đoạn sản xuất	Chức năng máy	Giá trị
Tải ống	Các ống được sắp xếp và chuyển từ tạp chí vào các giá đỡ riêng lẻ	Giảm vị trí thủ công lặp đi lặp lại
Chỗ ngồi dạng ống	Mỗi ống được cố định trong giá đỡ trước khi kiểm tra và đổ đầy	Hỗ trợ định vị ổn định trong suốt quá trình
Kiểm tra ống	Cảm biến xác định các ống bị thiếu, đảo ngược hoặc biến dạng nghiêm trọng	Ngăn ngừa việc đổ đầy không đúng cách và thất thoát vật liệu không cần thiết
Định vị dấu in	Cảm biến đánh dấu màu và servo độc lập xoay từng ống đến vị trí yêu cầu	Duy trì tác phẩm nghệ thuật và sự liên kết của con dấu đuôi
Làm đầy sản phẩm	Hệ thống piston servo lấp đầy phần dưới của ống trong khi vòi phun tăng lên	Giúp hạn chế túi khí và giữ cho khu vực bịt kín sạch hơn
Tự động từ chối	Các ống được xác định là bất thường sẽ được loại bỏ tại trạm loại bỏ	Ngăn chặn các ống bị loại bỏ đi vào giai đoạn niêm phong
Niêm phong và mã hóa	Máy áp dụng phương pháp hàn kín quy định cho vật liệu ống đã chọn	Hỗ trợ sự xuất hiện con dấu nhất quán và nhận dạng lô
Xả ống thành phẩm	Các ống hoàn thiện được đưa đi thu gom hoặc đóng gói tiếp theo	Giúp việc lập kế hoạch đóng thùng hoặc tích hợp dây chuyền sau này trở nên dễ dàng hơn

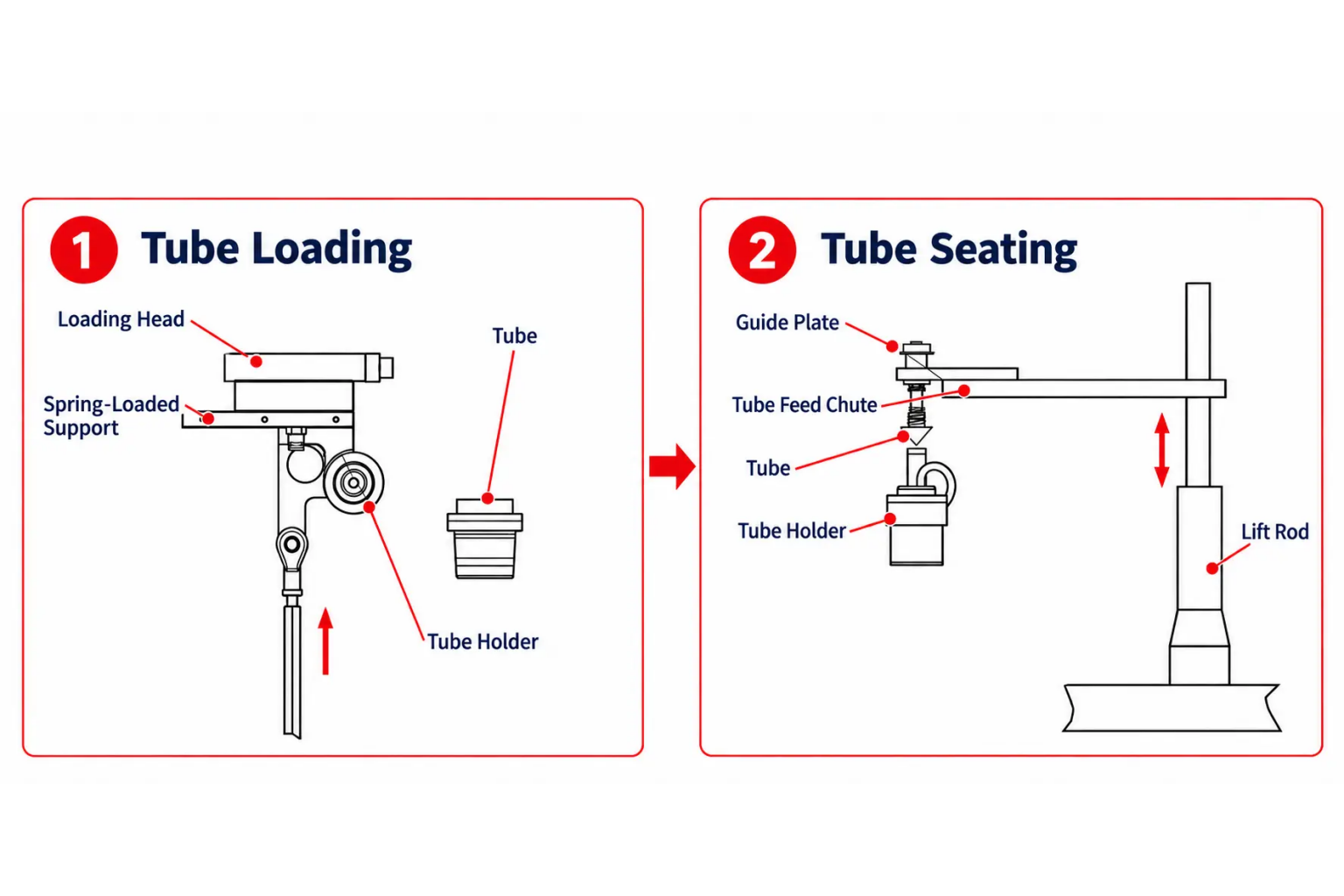

Quy trình nạp và đặt ống tự động HY-A600

Tự động tải và đặt ống

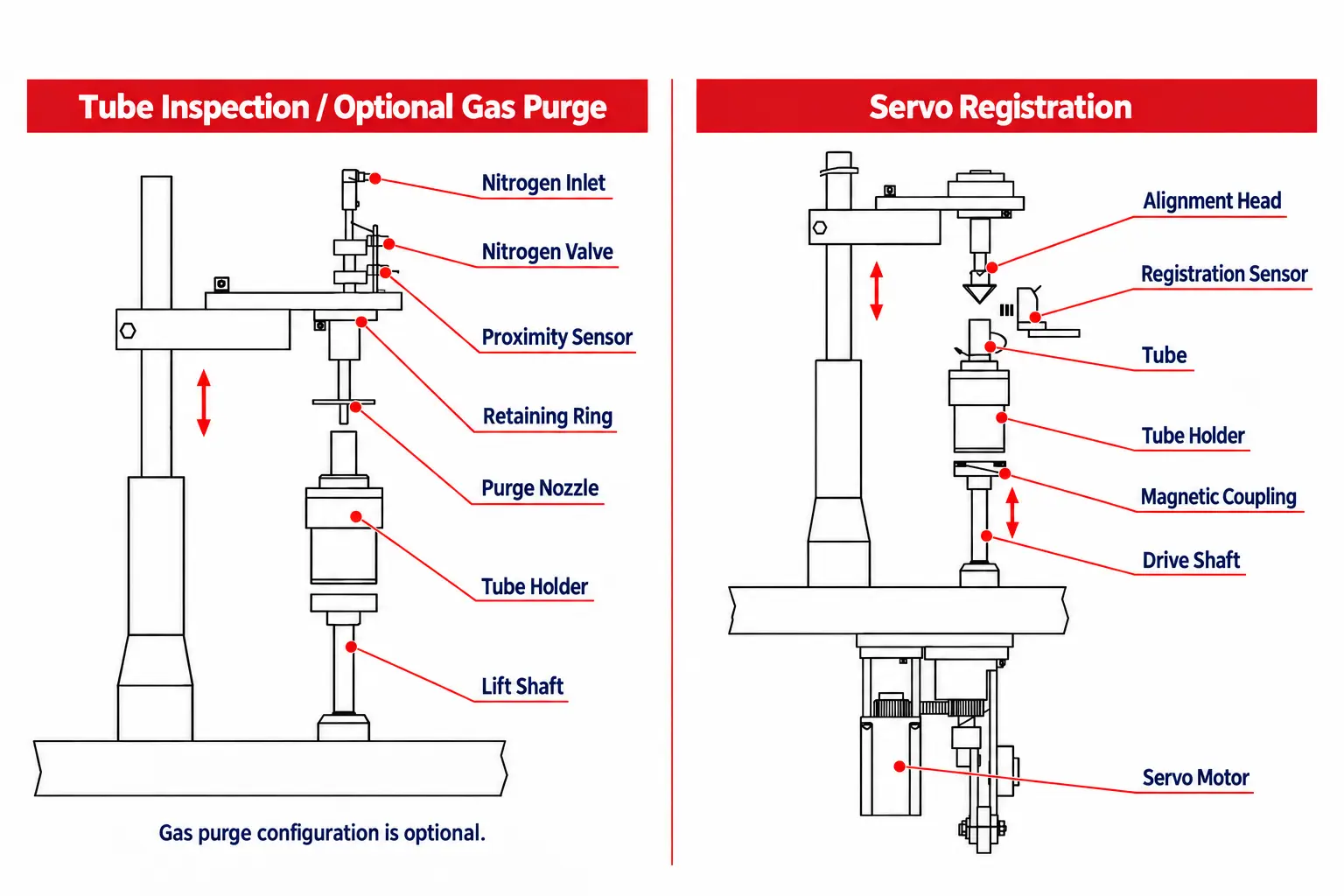

Hệ thống đăng ký servo và kiểm tra ống HY-A600

Kiểm tra ống và căn chỉnh dấu in servo

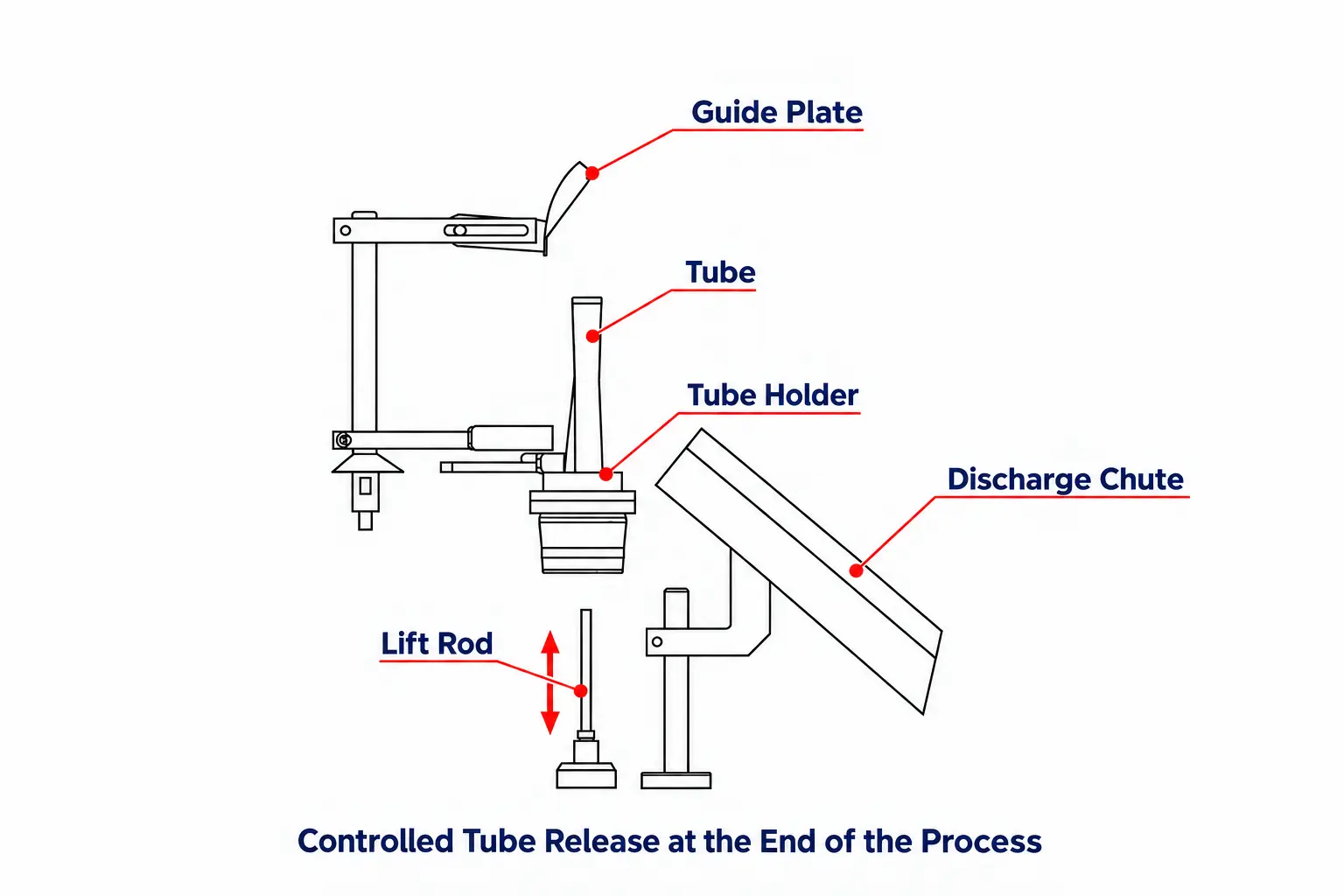

Tự động xả ống thành phẩm

Chọn cấu hình theo vật liệu ống

Cấu hình	Ống áp dụng	Đường kính ống	Chiều dài ống	Phạm vi điền	Quá trình hoàn thiện đuôi
Cấu hình niêm phong không khí nóng	Ống nhựa và nhiều lớp/composite	Ø13–50 mm	70–230 mm	5–220 mL/ống	Sưởi ấm không khí nóng bên trong, làm mát bằng nước bên ngoài, niêm phong, mã hóa và cắt tỉa
Cấu hình gấp cơ khí	Ống nhôm	Ø13–30 mm	70–230 mm	5–150 mL/ống	Làm phẳng đuôi, gấp cơ khí và mã hóa dập nổi

HY-A600 được cung cấp phần cứng bịt kín được lựa chọn cho vật liệu ống của người mua. Ống nhựa và ống nhiều lớp yêu cầu quy trình khác với ống nhôm, vì vậy cấu hình chính xác phải được xác nhận trước khi sản xuất.

Độ chính xác điền theo khối lượng danh nghĩa

Khối lượng lấp đầy danh nghĩa (Qn)	Dung sai điền được chỉ định
Qn 5mL	≤ ±4%
5mL < Qn ≤ 15mL	≤ ±3%
15mL < Qn 30mL	≤ ±2%
30 mL < Qn 220 mL*	≤ ±1%

Giới hạn đổ đầy trên là 220 mL đối với cấu hình nhựa/nhiều lớp và 150 mL đối với cấu hình nhôm.

kỹ thuật Thông số

tham số	Thông số kỹ thuật HY-A600
Loại máy	Máy làm đầy và bịt kín ống tự động được điều khiển bằng servo
Phạm vi sản xuất được đánh giá	30–90 ống/phút
Hình thức sản phẩm phù hợp	Kem, gel, thuốc mỡ, kem đánh răng, chất kết dính và các sản phẩm nhớt hoặc bán nhớt tương tự
Hệ thống chiết rót	Đo lường piston điều khiển bằng servo
chuyển động làm đầy	Đổ đầy từ dưới lên bằng khả năng nâng vòi phun có kiểm soát
Định vị ống	Cảm biến đánh dấu màu với vòng xoay servo độc lập
Bộ phận tiếp xúc với sản phẩm	thép không gỉ 316L
Đường kính ống nhựa / nhiều lớp	Ø13–50 mm
Đường kính ống nhôm	Ø13–30 mm
Chiều dài ống	70–230 mm
Phạm vi làm đầy bằng nhựa / nhiều lớp	5–220 mL/ống
Phạm vi điền nhôm	5–150 mL/ống
Khí nén cần thiết	0,6–0,8 MPa
Ổ điện	7,5 kW
Sức mạnh niêm phong không khí nóng	3 kW
Kích thước tổng thể (L × W × H)	2850×1500×2400mm
Hệ thống điều khiển	Hệ thống PLC và servo Inovance với MCGS HMI 10 inch
Truy cập dọn dẹp	Van nạp, piston và vòi phun nhả nhanh
Chức năng an toàn	Không có ống/không đổ đầy, phát hiện ống bất thường, cảnh báo áp suất không khí thấp và khóa liên động cửa an toàn

Chi tiết điền và niêm phong

Đổ đầy từ dưới lên

Vòi rót đi vào ống trước khi định lượng và tăng lên khi sản phẩm được phân phối. Phương pháp này có giá trị đối với các loại kem, gel và thuốc mỡ có thể giữ không khí, tạo thành dây hoặc làm nhiễm bẩn khu vực bịt kín phía trên khi đổ đầy từ một độ cao cố định.

Van định lượng, piston và vòi nạp sử dụng cấu trúc có thể tháo rời để hỗ trợ việc vệ sinh định kỳ. Khối lượng làm đầy được nhập thông qua HMI.

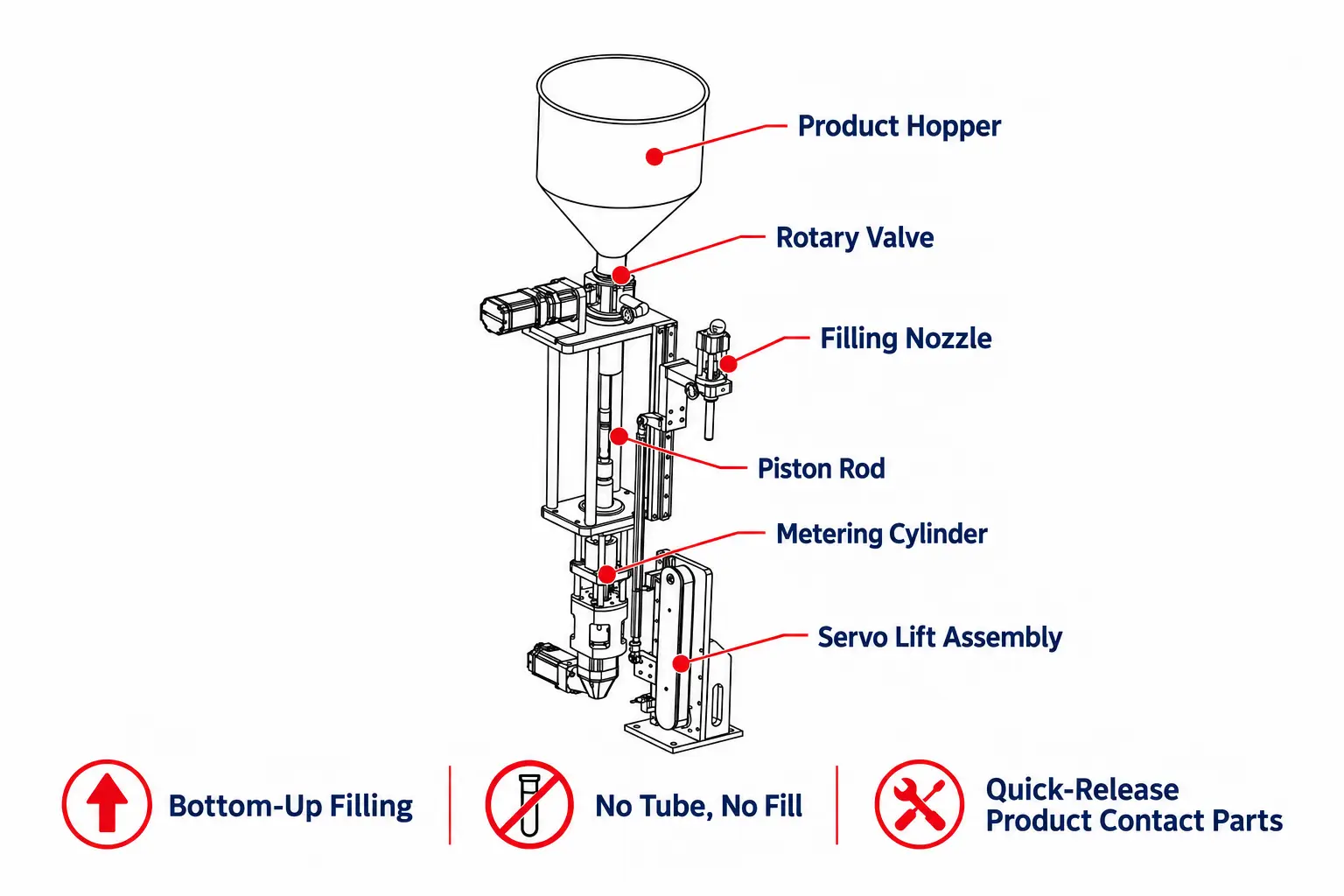

Hệ thống nạp từ dưới lên được điều khiển bằng servo HY-A600

Đổ đầy từ dưới lên được điều khiển bằng servo

Niêm phong ống nhựa và nhiều lớp

Đối với ống nhựa và ống nhiều lớp/composite, không khí nóng được kiểm soát sẽ được dẫn vào bên trong khu vực đuôi. Nước tuần hoàn làm mát bức tường bên ngoài trong khi các bề mặt bịt kín được làm nóng. Sau đó, ống được niêm phong, mã hóa và cắt tỉa để tạo ra hình dạng đuôi hoàn thiện được chỉ định.

Nhiệt độ gia nhiệt và luồng không khí phải phù hợp với cấu trúc ống, độ dày thành và lớp bịt kín. Do đó, cần phải có mẫu ống trước khi các thông số quy trình và dụng cụ cuối cùng được phê duyệt.

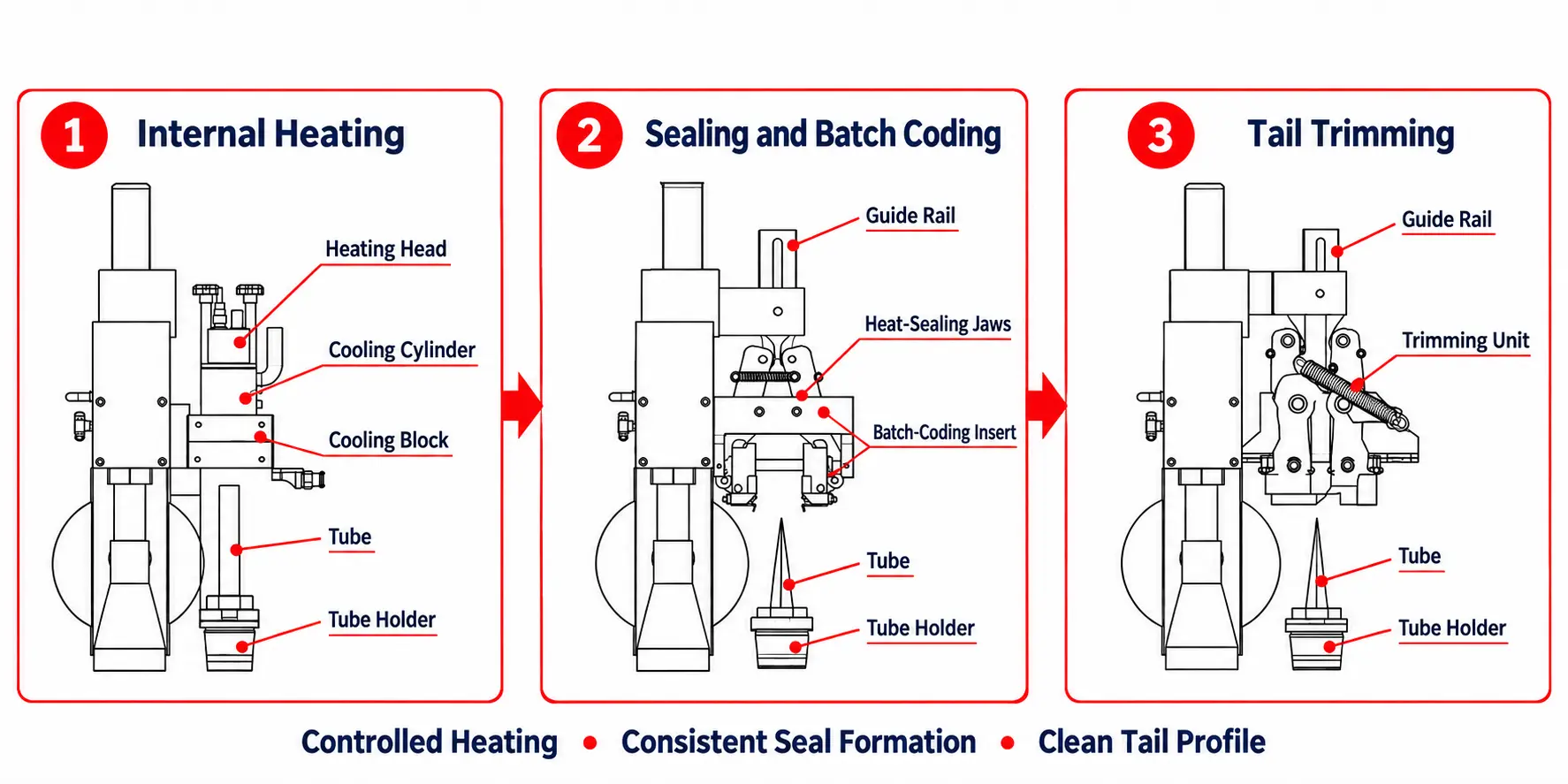

Quy trình hàn kín ống nhựa và nhiều lớp HY-A600

Niêm phong không khí nóng cho ống nhựa và nhiều lớp

Gấp ống nhôm

Đối với ống nhôm, phần đuôi được làm phẳng và gấp lại bằng cơ khí thay vì bịt kín bằng nhiệt. Mã hóa có thể được áp dụng thông qua dập nổi ký tự thép.

Kiểu gấp cần thiết, kích thước đuôi hoàn thiện và vị trí mã hóa phải được xác nhận từ bản vẽ đóng gói của người mua hoặc mẫu đã được phê duyệt.

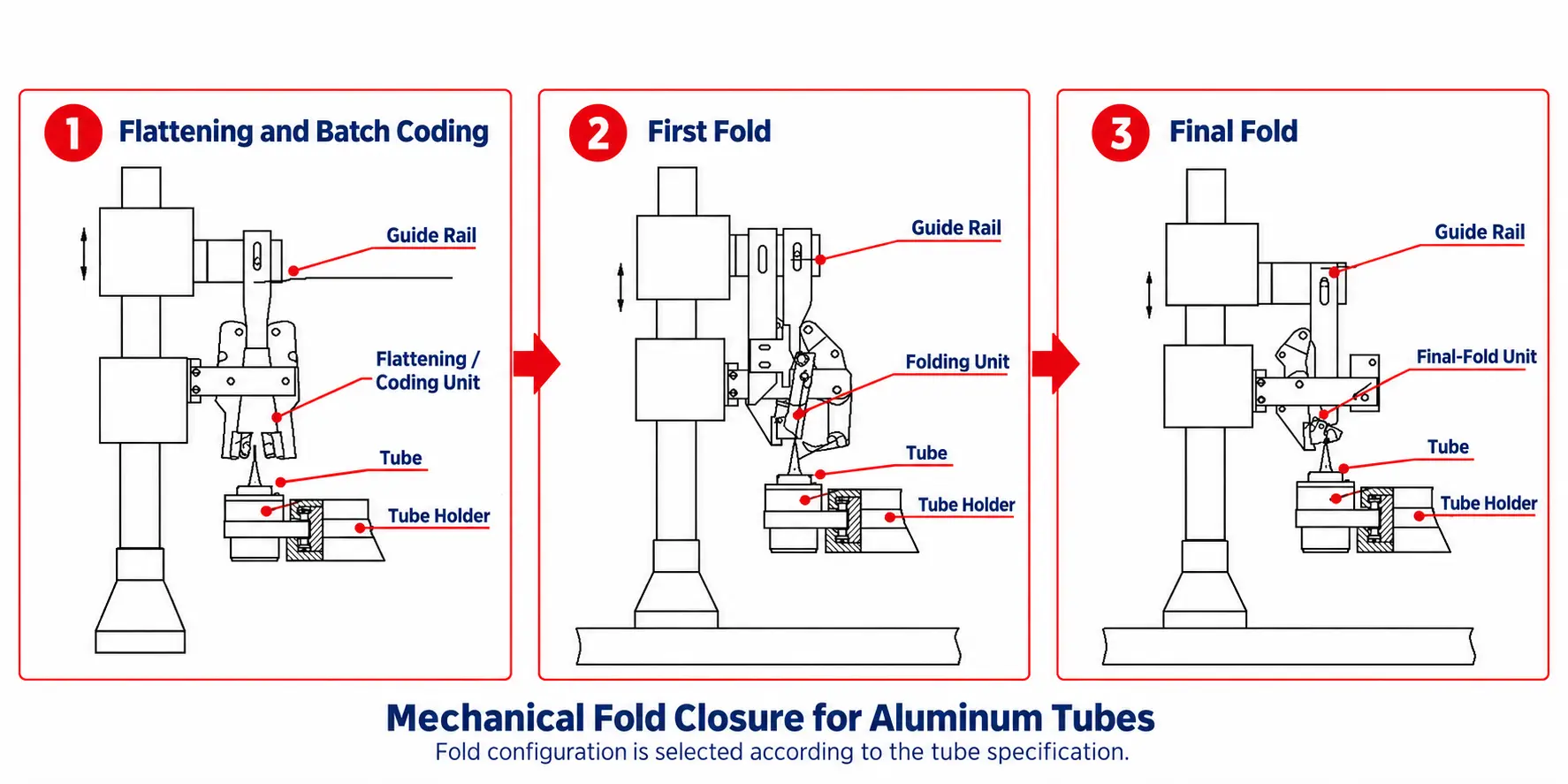

Quy trình gấp cơ khí cho ống nhôm

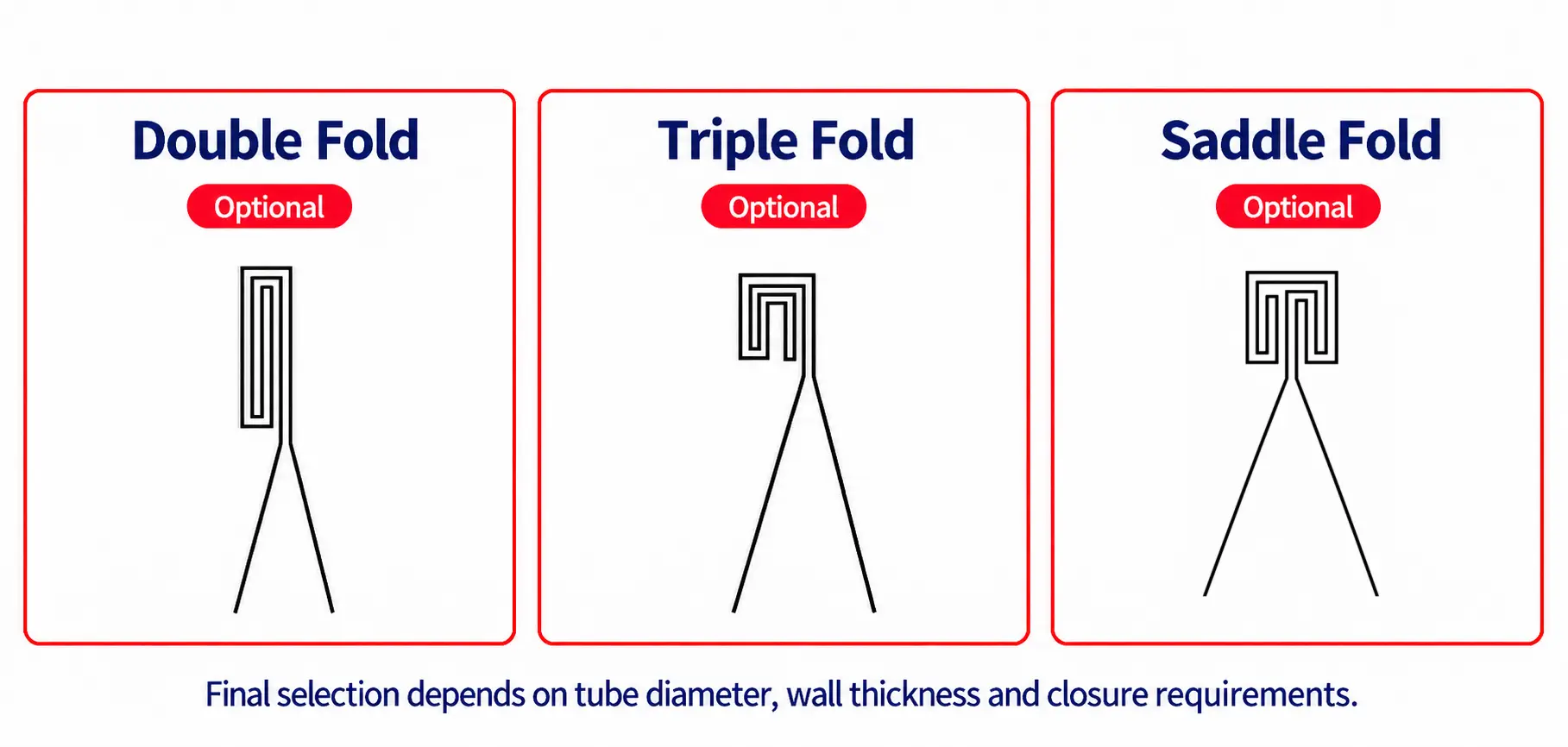

Các kiểu gấp ống nhôm có sẵn

Sản phẩm và ứng dụng phù hợp

Loại sản phẩm	Mối quan tâm chính về chiết rót	Thông tin cần thiết trước khi lựa chọn
Kem mỹ phẩm và sữa rửa mặt	Bẫy không khí, xâu chuỗi và làm sạch đuôi ống	Độ nhớt, nhiệt độ làm đầy, thể tích làm đầy và mẫu ống
Thuốc mỡ và gel bôi	Dung sai chiết rót, vệ sinh và truy xuất nguồn gốc lô	Đặc tính sản phẩm, phương pháp làm sạch và yêu cầu mã hóa
Kem đánh răng và kem đánh răng	Độ nhớt cao, hàm lượng không khí và độ bền bịt kín hoàn thiện	Mật độ sản phẩm, điều kiện khử khí và cấu trúc ống
Bột thực phẩm và nước sốt	Yêu cầu về tiếp xúc với sản phẩm và khả năng làm sạch	Thành phần, nhiệt độ vận hành và tiêu chuẩn thực phẩm áp dụng
Chất kết dính và dán kỹ thuật	Độ mài mòn, khả năng tương thích hóa học và khó làm sạch	Dữ liệu an toàn vật liệu, thông tin hạt và yêu cầu về bộ phận bị ướt

Câu hỏi thường gặp

1. Tại sao độ chính xác của việc đổ đầy thay đổi theo khối lượng?

Một sự thay đổi liều lượng tuyệt đối nhỏ thể hiện tỷ lệ phần trăm của lượng đổ đầy 5 mL lớn hơn so với lượng đổ đầy 100 mL. Vì lý do này, thông số kỹ thuật HY-A600 sử dụng các mức dung sai khác nhau cho các thể tích danh định khác nhau.

2. Máy có thể kết nối với máy đóng thùng không?

Tích hợp hạ lưu có thể được đánh giá theo phương pháp xả, chiều cao truyền, tốc độ đường truyền, tín hiệu điều khiển và bố trí nhà máy có sẵn. Những chi tiết này phải được xác nhận trước khi thiết kế dây chuyền cuối cùng được phê duyệt.

3. Cần những mẫu ống nào?

Các mẫu phải đại diện cho mọi đường kính, chiều dài, vật liệu, thiết kế nắp và vị trí tác phẩm nghệ thuật theo kế hoạch. Đối với ống nhôm, cũng phải cung cấp mẫu đuôi gấp theo yêu cầu.

4. Điều gì quyết định giá máy cuối cùng?

Báo giá phụ thuộc vào vật liệu ống, phạm vi chiết rót, số lượng dụng cụ, hệ thống niêm phong, phương pháp mã hóa, thông số kỹ thuật điện, chức năng tùy chọn, tích hợp dây chuyền và yêu cầu của thị trường đích.

5.Một chiếc HY-A600 có thể xử lý các ống nhựa, nhiều lớp và nhôm không?

HY-A600 hỗ trợ các vật liệu này thông qua các cấu hình dành riêng cho dự án khác nhau. Ống nhựa và nhiều lớp sử dụng niêm phong không khí nóng, trong khi ống nhôm yêu cầu phần cứng gấp cơ học. Các vật liệu ống cần thiết phải được xác nhận trước khi sản xuất.
